TXS0101的 IBIS 模型在电气上应相似。

大家好、Clemens、

非常感谢您的快速回答。

我有我搜索到的所有答案。

很抱歉、我在 Gmail 收件箱中没有发现这种情况的图片。

此致、

"图像"链接到您的 Gmail 收件箱。 请告诉我们您的密码。 ;-)

上拉电 阻已断开；请参阅[常见问题解答]如果 OE 引脚被置为保持 IO 上的高阻抗、它是否会断开 TXS 器件中的内部上拉电阻器？

高输出电压由上拉电阻器生成、因此输出端的任何实质性负载都会导致这些电阻器上的压降。 只要输出连接到高阻抗 CMOS 输入、输出电平就会足够高。

指定的…

尊敬的 Toan：

我看到有一个适用于 TXS0101的 HSpice 模型。 可以改用它吗？

此时、由于缺少资源、我们无法为 TXS0102器件创建 PSpice 模型。

Watanabe-San、您好！

是的、当任一电源为0V 时、所有 I/O 均处于高阻态

谢谢！

卡兰

第6.5节中的 Ioff 规格显示了在任一电源关闭时所有 I/O 均为高阻态。

您好、Karan-San、

请让我确认。 当 OE 为低电平时、器件在以下两种情况下均处于高阻态。

1) 1) VCCA =打开、VCCB =关闭

2) 2) VCCA =关闭、VCCB =打开

此致、

渡边俊弘

您好！

TXS0101具有 OE 输入、用于通过将 OE 设为低电平来禁用器件、从而将所有 I/O 置于高阻态。

" VCCA 必须小于或等于 VCCB、VCCA 不得超过3.6V"这一要求是由偏置电路引起的。 由于电源是通过内部电路相互连接的、因此这种情况需要始终保持为真。

谢谢！

卡兰

VOL/IOL 图实际上只显示开关的电阻(输出电压是输入电压加上开关上的压降)。

kΩ 高电压、kΩ 关断、输出电压由上拉电阻器(标称值为10k Ω、在 PVT 上介于6.5kΩ Ω 和15k Ω 之间)确定、即 VOH = VCC−RPU×IOH。

加斯特、

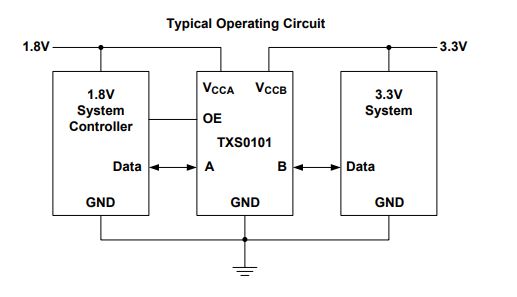

TXS0101可能是您要查找的器件。 1位电平转换器、具有漏极开路输出、使能引脚、可在3.3V 和1.8V 之间切换。 请记住、Vcca 必须小于或 Vccb、因此 Vcca 需要为您的1.8V 侧。 数据表中有一个基本上就是您的设置的图：


谢谢、
Rami
